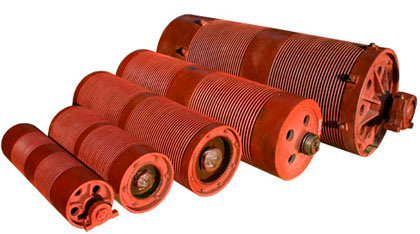

Грузовой барабан или крановый барабан относится к числу важных конструктивных механизмов крановой грузоподъемной и тяговой техники. Он используется для наматывания и равномерного растяжения каната, отвечающего за спуск и подъем груза. От качества изготовления и сборки барабана зависит надежность и безопасность эксплуатации крана.
Грузовые(крановые) барабаны собой деталь в виде полого цилиндра (обечайка), изготовленную из стали или чугуна. Барабан имеет простую конструкцию, составными элементами которой являются:
· Цельная труба (обечайка. Основная деталь механизма, на которую в процессе эксплуатации техники наматывается канат. В зависимости от формы труба может иметь поверхность гладкую или с нарезками (канавками). Специальные нарезки предназначены для равномерной укладки каната в один слой без спутывания;
· Фланцы. Детали, приваренные к концам цельной трубы. К ободу фланца присоединено днище со ступицами;
· Зубчатое колесо. Размещено на центральном валу, используется для фиксации барабана с приводом редуктора, обеспечения движения конструкции.
Изготавливается барабан из литой заготовки или трубы. Для барабанов крупных размеров предпочтительнее использовать литую заготовку, а барабан малого диаметра обычно производят из труб. В зависимости от особенностей навивки выделяют барабаны с однослойной и многослойной намоткой.
В механизме подъема используют цилиндрические барабаны, которые имеют правое и левое направления нарезки, шаг не менее 1,1 диаметра каната. Канат, который наматывается на барабан, укладывается в канавках, глубина которых не меньше 0,5 dK. Оптимальный радиус канавки – 0,53 dj. Канат образует витки, которые находятся друг от друга на определенном расстоянии.
Применяя барабаны с канавками, можно обеспечить правильную укладку каната и снизить контактное напряжение между ним и барабаном, а происходит это за счет увеличения площади контакта. Следовательно, повышается срок эксплуатации каната. Витки каната, который намотан на барабан, одинакового диаметра.
В целях лучшего качества ООО «Завод»Проммеханизация» в изготовлении грузовых барабанов применяет толстостенную трубу, на больших диаметрах применяется технология вальцевания трубы (обечайки ) барабана из толстостенного листа.
Для оценки изготовления грузового барабана направьте Ваши чертежи по эл почте: zavodpmm@mail.ru
